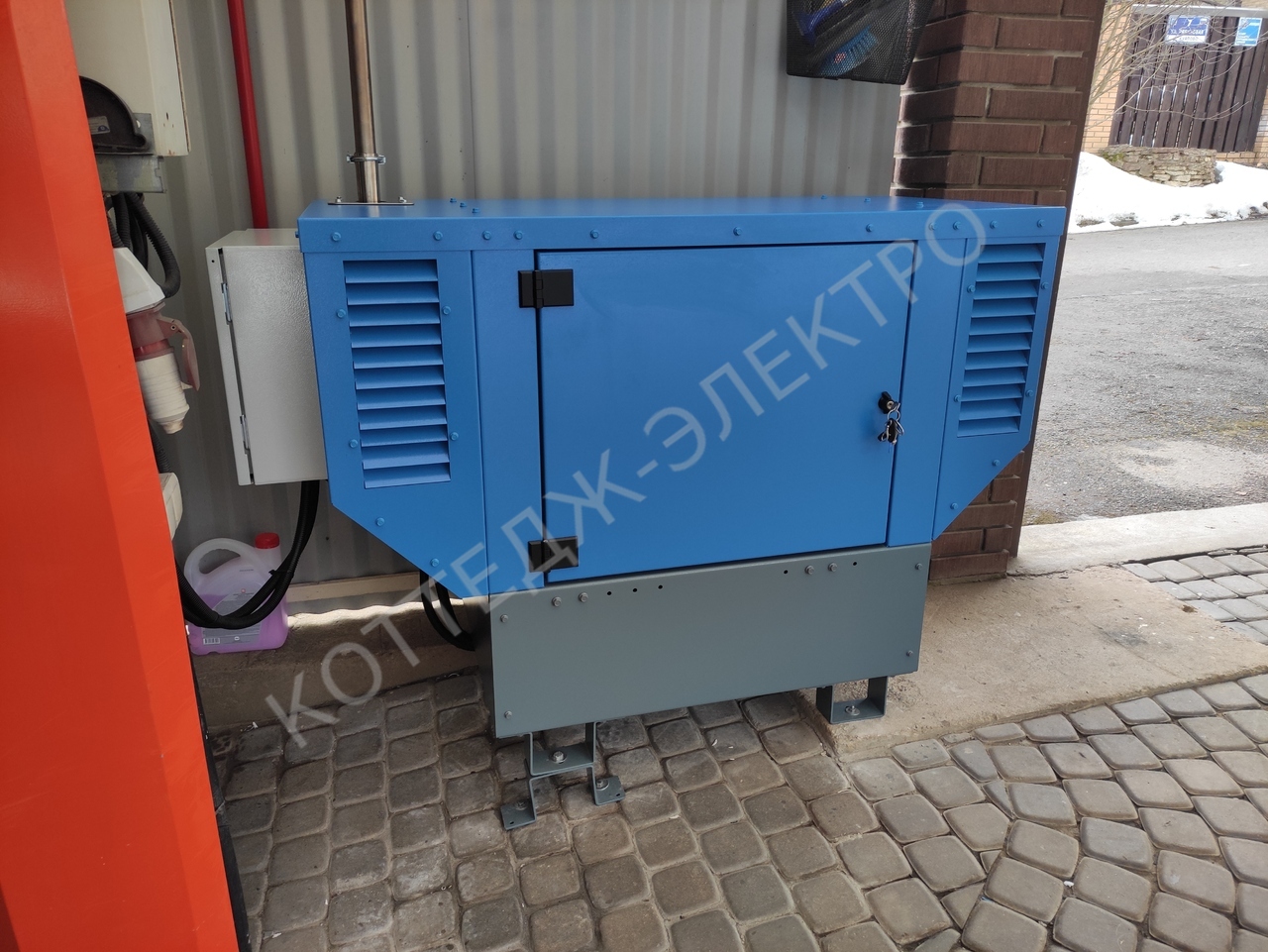

Универсальный щит автоматики КЭ-120-38/3SQ (3 полюса, 38А,) Данный щит подходит для автоматизации любых типов и моделей электростанций имеющих электрический стартер. Условия размещения: в закрытых помещения (защита от атмосферной влаги). В отличии от щита автоматики на базе контроллера Siemens является более узкоспециализированным изделием обеспечивающим решение задачи автоматизации бензиновых/газовых и дизельных электростанций.
Характеристики
| Наименование | Значение |
| Контроллер управления | Deif SGC 120/121 (Дания) |
| Возможность задания логики управления внешними устройствами | нет |
| Прибор коммутации | Контакторы АВВ (Германия) AF38 (серия контакторов AF имеет диапазон питания катушки управления 110-285В, что обеспечивает высочайшую надежность АВР). Контакторы имеют электрическую и механическую защиту от одновременного срабатывания) |
| Количество силовых полюсов | 3 |
| Максимальны ток коммутации (1 полюс) | 38А |
| Максимальная мощность коммутации (380/220В или 220В) | 9 кВт/полюс (36Квт при трехфазном подключении) |
| Варианты схем подключения АВР |
1. Сеть 380В/ генератор 380В; 2. Сеть 380В/Генератор 220В. Полный резерв (при условии отсутствия среди нагрузок трехфазных электродвигателей); 3. Сеть 380В/Генератор 220В. Резерв выделенных нагрузок. 4. Сеть 220В/Генератор 220В |
| Автоматический режим работы | да |
| Ручной режим работы | да |
| Режим работы по внешней команде | да (сухой контакт) |
| Временные задержки на включение вводов | да |
| Элементы индикации наличия питания на вводах | Индикация контроллера |
| Счетчик наработки резервного ввода | да |
| Модель силовых клемм подключения | АВВ 10 мм. кв. |
| Защита элементов индикации и управления | предохранители 5х20 (держатель АВВ) |
| Температура эксплуатации | - 30/+45*С (без конденсации) |
| Габариты | 400х400х150 мм |
| Возможность уличной открытой установки | Да (класс защиты IP65 (панель)) |
| Вес | 11 кг. |
Описание
Схема щита автоматики
Контроллер управления DEIF SGC 120/121 (Дания)
В качестве контроллера управления системой резервного или автономного электроснабжения используется DEIF SGC 120. Простой и надежный контроллер от датской компании специально созданный для управления резервными электростанциями и решения задач их автоматизации. Контроллер имеет возможность настройки параметров без использования экрана и ПК, настройка временных задержек (сеть, генератора, время работы стартера и многого другого) осуществляется с помощью имеющихся клавиш управления. С нашей точки зрения основным достоинством данного контроллера, кроме высокой надежности (при правильной защите цепей управления, что осуществлено при сборке щита автоматики), является простота и относительная дешевизна. Если Вам нужна просто уверенно работающая система резервного или автономного электроснабжения это отличный вариант контроллера.
АВР
Функцию блока автоматического ввода резерва (АВР) выполняет механически связанная пара контакторов с электрической и механической защитой от одновременного срабатывания.
Буферное зарядное устройство 13.8В/2А
В составе щита автоматики имеется полностью автоматическое буферное зарядное устройство , изготавливаемое специально для нашей компании с максимальным током подзаряда 2А . Устройство предназначено для поддержания в заряженном состоянии любых типов кислотно-свинцовых аккумуляторных батарей (АКБ), включая VRLA GEL и VRLA AGM. Регулируемый выход устройства в диапазоне 12-15В (регулировка отверткой-шлиц) позволяет компенсировать потерю напряжения в проводах, в случае установки зарядного устройства на удалении от АКБ (например в щите автоматики резервной электростанции). Встроенные системы защиты исключают выход из строя при неправильном подключении. Автоматическое буферное зарядное устройство обеспечит поддержание АКБ Вашей электростанции в постоянной готовности, при этом исключает перезаряд при котором АКБ начинает "кипеть".
Клеммы и другие комплектующие
Мы не экономим на Вашей безопасности. Плохой контакт в условиях протекания токов может привести к беде. А нужно понимать что щит автоматики в отличии от самой резервной электростанции находится в работе постоянно и когда есть сеть и когда работает электростанция. В своих щитах мы применяем только клеммную продукцию компаний ABB(Германия) или WAGO(Германия). Экономия на контактах, особенно силовых в нашем понимании недопустима. Так же тщательно мы относимся к выбору и других комплектующих для наших щитов автоматики.
GSM-контроллер удаленного контроля и управления электростанцией
(Дополнительная опция)
Щит может быть доработан под Ваши задачи и оснащен любыми опциями. Просто опишите нам задачу, какие функции или каким условиям должна удовлетворять необходимая Вам система резервного электроснабжения и мы предложим Вам варианты решения.
